Кольцо колодцев стеновое КЦ 20-12 (ГОСТ 8020-80) представляет собой железобетонную конструкцию, имеющую вид полого цилиндра. Данный строительный элемент, за счет легкости в монтаже, прочности, невысокой цены и долгого срока службы повсеместно используется для обустройства смотровых колодцев, водопроводных и канализационных сетей. В кольцах могут быть запроектированы разрезы и полости для пропуска инженерных сетей, дополнительные закладные детали, размеры и положение которых указывается в конкретном проекте.

Расшифровка маркировки

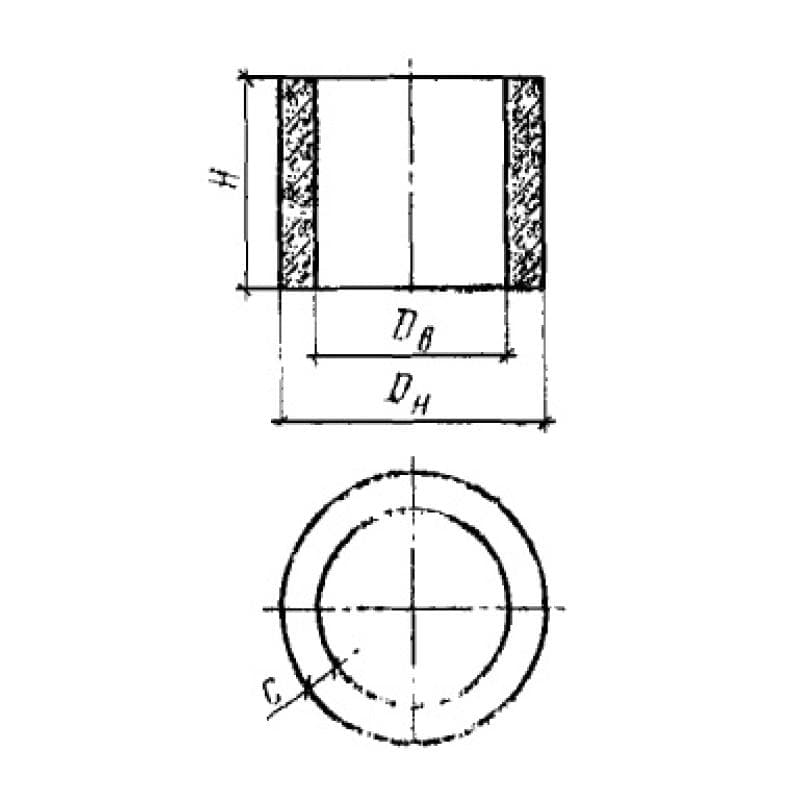

Согласно рабочим чертежам кольца стеновые именуются марками, которые состоят из буквенных и цифровых шифров, объединенных в единую систему. Маркировка КЦ 20-12 (ГОСТ 8020-80) несет в себе следующую информацию об изделии:

1. КЦ - кольцо колодцев стеновое;

2. 20 - внутренний диаметр (дм);

3. 12 - высота, округленная до целого числа (дм).

Помимо габаритных размеров в маркировке так же могут присутствовать буквы, означающие наличие конструктивных особенностей.

На всех готовых конструкциях должны быть нанесены следующие сведения: марка кольца, краткое наименование предприятия-производителя или товарный знак, дата выпуска, масса в кг, печать ОТК.

Материалы и производство

Железобетонные стеновые кольца колодцев КЦ 20-12 (ГОСТ 8020-80) следует изготавливать, руководствуясь требованиями и стандартами, закрепленными в ГОСТ 8020-80. Надежной основой таким конструкциям служит тяжелый бетон с маркой М200. Марки бетона по морозостойкости и водонепроницаемости напрямую зависят от природно-климатических условий в зоне строительства и эксплуатационного режима и прописываются в каждом заказе индивидуально, но не ниже Мрз50 и В4.

Каким бы прочным не был бетонный массив, со временем он подвержен разрушению, появлению трещин. С этой задачей позволяет справиться армирование, которое за счет восприятия растягивающих напряжений увеличивает несущую способность изделий. Для армирования колец регламентировано использовать горячекатаную сталь класса АI, АII, АIII и обыкновенную холоднокатаную проволоку ВI.

Для обеспечения доступа обслуживающему персоналу для обслуживания смотровых колодцев внутри стеновых колец предусмотрены ходовые скобы, располагаемые по высоте кольца через 30 см. Скобы используются вместо лестницы и выполняются из стали класса АII согласно указаниям ГОСТ 5781-75.

Готовая партия стеновых колец (не менее 10 штук изготовленных в течение одних суток) проходит приемку по показателям прочности, жесткости, прямолинейности, оцениваются так же их внешний вид, положение арматуры и прочее. По итогам испытаний партия, или часть партии сопровождаются паспортами качества установленного образца.

Транспортировка и хранение

Стеновые кольца колодцев КЦ 20-12 (ГОСТ 8020-80) надлежит складировать в рабочем положении на заранее спланированных площадках. Для того чтобы сохранить изделия в пригодном для эксплуатации состоянии и для правильного планирования пространства склада, следует устанавливать их в соответствии со схемами складирования, указанными в справочном приложении нормативного документа изготовления.

Подъем конструкций следует проводить за предусмотренные для этого монтажные петли. Перетаскивание волоком, сброс, навал изделий запрещаются.

Транспорт для перевозки конструкций должен быть оборудован крепежными и опорными приспособлениями, обеспечивающими им надежную фиксацию, исключающую продольный и поперечный сдвиг, опрокидывание, трение. Не допускается перевозка колец, не достигших отпускной прочности бетона.
