Стойка ВС 140-257-1 – изделие выполненное из армированного бетона, которое обладает высокой прочностью и жесткостью. Применяется в устройстве порталов открытых распределительных устройств напряжением 35 – 110 кв. Выпуск данного изделия регламентирует Серия 3.407.1-137. По форме стойка четырех гранная с коническим основанием внизу. Монтаж конструкции осуществляется путем установки стойки в сверленый котлован диаметром 650 мм. на щебеночную подушку, с установкой или без установки ригелей. Так же возможно монтировать изделия в сверленые котлованы диаметром 800 и 100 мм., при этом свободное пространство бетонируется. Если невозможно обустройство сверленого котлована, стойка может устанавливаться в открытые котлованы.

Данный строительный материал допускается к эксплуатированию в районах слабоагрессивных газовых сред. В местности где расчетная температура минус 40 и выше. Стойка рассчитана для восприятия временных и постоянных нагрузок.

Расшифровка маркировки

Маркировка изделия – это его условное обозначение. Марка стойки сочетает буквенно – числовые группы, которые разделяются дефисами. Первая группа содержит обозначение изделия и его длину выраженную в дм., вторая группа обозначает расчетный изгибающий момент в килоньютоннах метрах. Маркировка стойки ВС 140-257-1 расшифровывается:

1. ВС – вибрированная стойка;

2. 140 – длина;

3. 257 – изгибающий момент;

4. 1- конструктивные особенности.

Маркировочные знаки следует наносить на каждое изделие черной несмываемой краской. Также следует прописывать дату выпуска, штамп завода – производителя, массу изделия в килограммах.

Материалы и производство

Выпуск стойки возможен на специально оборудованном заводе. Для изготовления используют бетон марки В40. Для того чтобы железобетонная стойка могла выдержать все предполагаемые нагрузки армирование осуществляется предварительно – напряженной арматурой. Рабочая арматура может быть горячекатанная периодического профиля марки AV по ГОСТ 5781-82* и термически упрочненная арматура периодического профиля класса AtVI по ГОСТ 10884-81. Поперечное армирование выполнено из гладкой проволоки класса BI по ГОСТ 6727-80. Хомуты и монтажные петли выполняются из гладкой горячекатанной стали марки AI.

Обязательно нужно выполнять работы по обработке стальных изделий против ржавления. Защита стальных элементов должна производить на заводе – изготовителе в виде лакокрасочного покрытия элементов в соответствии с требованиями рабочих чертежей.

Готовое изделие проходит проверку отделом технического контроля. Проверяется целостность продукции и его соответствие типовым чертежам по размерам. После проверки выпущенная партия получает технический документ, который должен быть подписан ответственным лицом.

Транспортировка и хранение

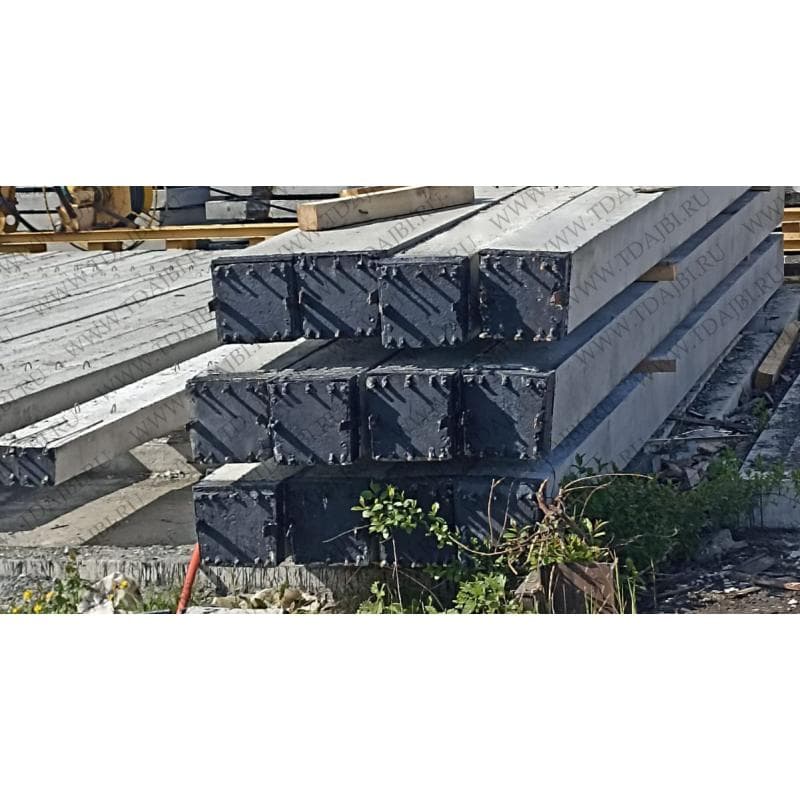

Перевозить и хранить изделия следует с соблюдением всех правил и норм. Укладывать стойки следует в штабеля, высота штабеля не должна превышать 2-х метров. Под нижний ряд и между рядами подкладывают инвентарные подкладки. Стойки должны храниться рассортированные по маркам. Площадка, на которой предполагается складирование, должна иметь плотную выровненную поверхность с небольшим уклоном, чтобы не допустить скопления воды. Перевозить изделия возможно как автомобильным транспортом, так и железнодорожными путями. Подъем производить специальной техникой путем захвата монтажных петель. Нельзя разгружать конструкции при условиях если допускается их свободное падение. Запрещено перемещать изделия волоком.
