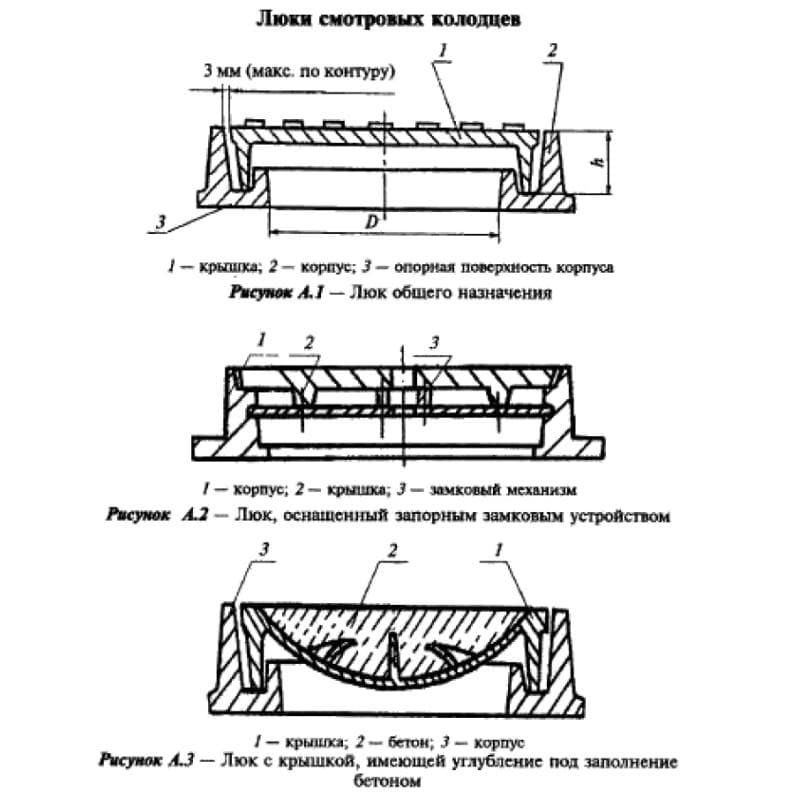

Люк тип СТ (Е600) (сверхтяжелый) – специально разработанное изделие круглой формы. Конструкция состоит из двух основных частей – корпуса и крышки. Допускается установка замковых механизмов на поверхности элемента.

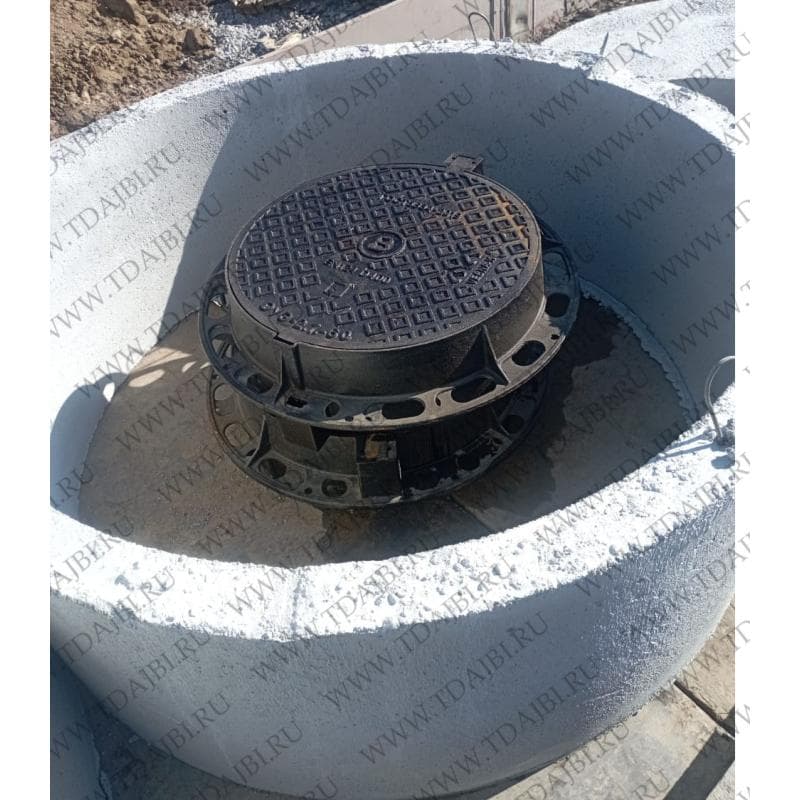

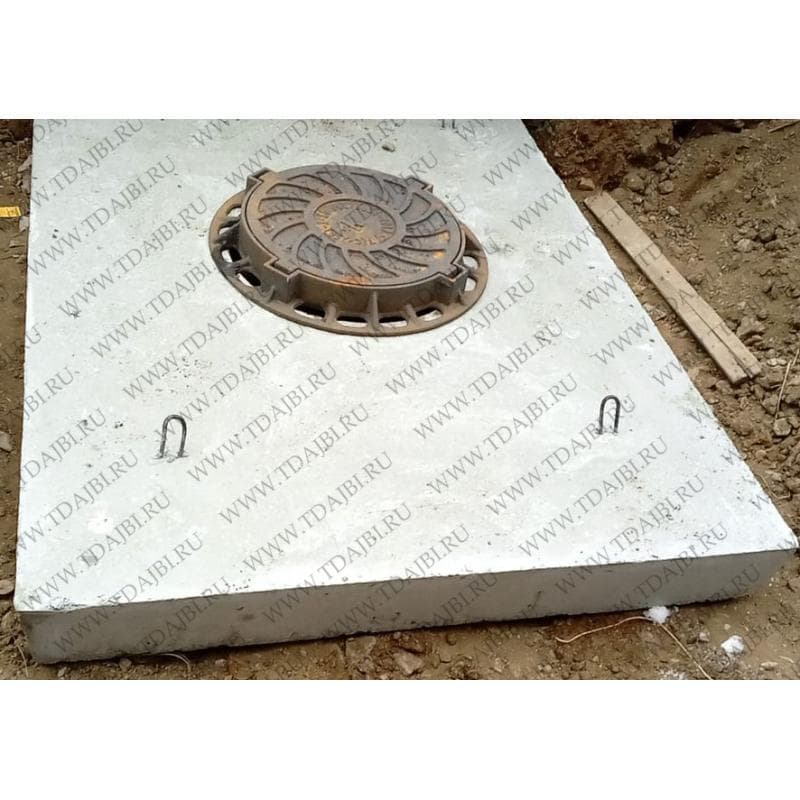

Высокопрочные чугунные люки для смотровых колодцев широко используются в современном строительстве. Их применяют для перекрытия колодезных и камерных сооружений при строительстве различных кабельных, водопроводных, тепловых сетей, а также других инженерных подземных коммуникаций. Изделие монтируется в колодезную или дорожную плиту, и препятствуют попаданию в канал посторонних предметов, мусора, предохраняют от падения людей. Элементы, оснащенные замковыми устройствами, гарантируют сохранность элемента на установленном месте, защищая от вандализма. Конструкции разрабатывались на основе европейских стандартов EN 124-1994.

Расшифровка маркировки

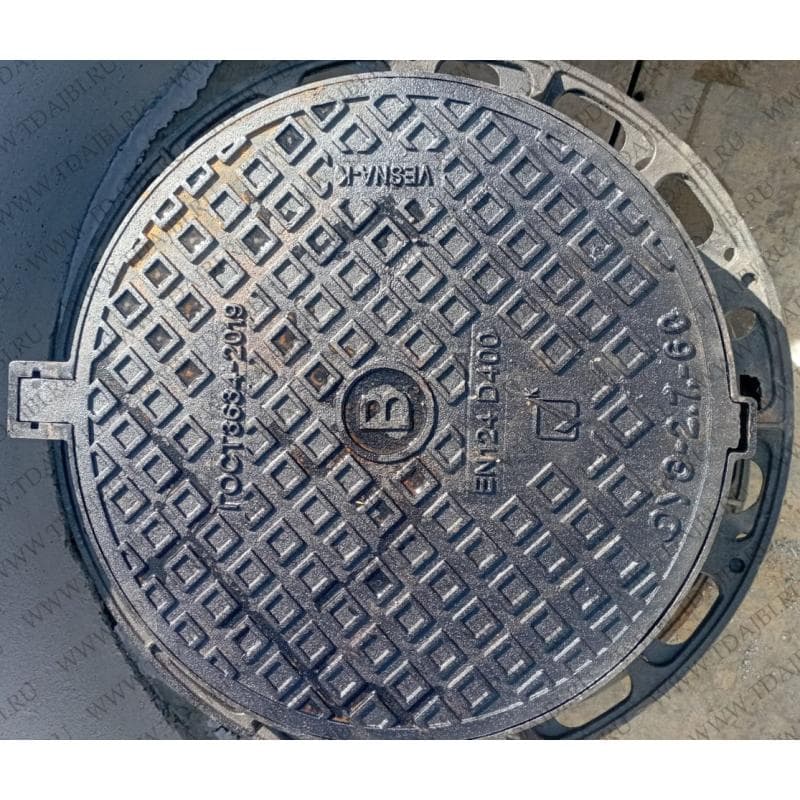

На наружной поверхности каждой крышки в обязательном порядке наносятся маркировочные обозначения, позволяющие определить основные эксплуатационные характеристики. Они носят информативный характер и могут иметь следующую расшифровку:

1. Люк чугунный – тип конструкции;

2. СТ – тип изделия по несущей способности (Л – легкий, С – средний, Т – тяжелый, ТМ – тяжелый магистральный, ЛМ – малогабаритный, СТ - сверхтяжелый);

3. Е600 – величина номинальной нагрузки.

В конце маркировочного обозначения может проставляться индекс, указывающий на предназначение конструкции в инженерных сетях: К – канализационный, Г – гидрант, Д – дорожный, ГКС – городская кабельная сеть и другие. При наличии цифровых индексов подразумевается исполнение элемента и размер лаза. Дополнительно проставляется информация о производителе. На внутренней стороне отливается месяц и год производства. Величина маркировочных обозначений определяется производителем.

Материалы и производство

Процесс изготовления, основные характеристики и другие сведения содержатся в ГОСТ 3634-99. В качестве основного материала выступает серый чугун СЧ20, соответствующий ГОСТ 1412-85. В люках легкого типа допускается использование полимерных материалов в сочетании с бетонной смесью.

Для производства запорных устройств применяется высокопрочная сталь марки Ст3, соответствующей ГОСТ 380-94.

Находящаяся сверху поверхность должна иметь рельеф, варьируемый по высоте от 2 до 6 мм(для А15, В125, С250) и от 3 до 8 (для Д400 и Е600). Размеры крышек должны позволять беспрепятственному свободному вхождению в корпус. Обязательна антикоррозионная защита.

Не допускается наличие дефектов отливки, способных повлиять на прочность конструкции. Величина допустимых шлаковых включений не должна превышать значение в 10% всей площади изделия.

Транспортировка и хранение

Для складирования и транспортировки люки чугунные необходимо упаковывать, используя специальные пакеты, укладываемые на поддоны. Допускаются другие, отличные от стандартных, меры транспортировки и хранения люков, обеспечивающие сохранность готовых конструкций. Не рекомендуется складировать изделия на открытом воздухе под постоянным воздействием атмосферных осадков. Основные условия хранения люков прописаны в группе Ж 1 по ГОСТ 15150-69.

Для транспортировки разрешается использовать любой грузовой транспорт. Допускается перевозка без пакетов с гарантией равномерного размещения конструкций в кузове автотранспортного средства. Обязательны защитные мероприятия, позволяющие исключить возможность смещения при перевозке (закрепление лентами и фиксаторами). Важно соблюдение правил и норм техники безопасности.
